현장 접지저항 측정방법 3전극법(전위강하법), 2전극법(간이측정), 클램프온(집게식)

3전극법

1. 3전극법 (전위강하법, Fall-of-Potential)

구성

• 시험 대상 접지극(E)
• 전류전극(C)
• 전위전극(P)

측정 방법

1. 대상 접지극(E)에 접지저항계 연결
2. 전류전극(C)을 E에서 수십 미터 이상 멀리 박음
3. 전위전극(P)을 E–C 거리의 약 62% 지점에 설치
4. 접지저항계를 통해 값을 측정
5. P 위치를 **52% / 62% / 72%**로 옮겨가며 3회 측정 → 값이 일정하면 신뢰 가능
6. E-P-C사이 거리는 약 10M정도

장점/특징

• 가장 정확하고 표준적인 방법
• 토양 상태, 간섭 요소에 따라 측정값이 달라질 수 있음
• 공인 시험 성적서 발급에 적합

2전극법

2. 2전극법 (간이 측정)

구성

• 대상 접지극(E)
• 원격 기준전극(REF)

측정 방법

1. 대상 접지극(E)과 멀리 떨어진 기준전극(REF)을 연결
2. 접지저항계로 값을 측정

주의할 점

• 측정값 = E 접지저항 + REF 저항 + 리드선 저항
• 즉, 정확도가 떨어지는 간이 측정법
• 신속 점검용으로는 유용하지만 공식 성적에는 부적합

클램프온법

3. 클램프온법 (집게식, Selective)

구성/원리

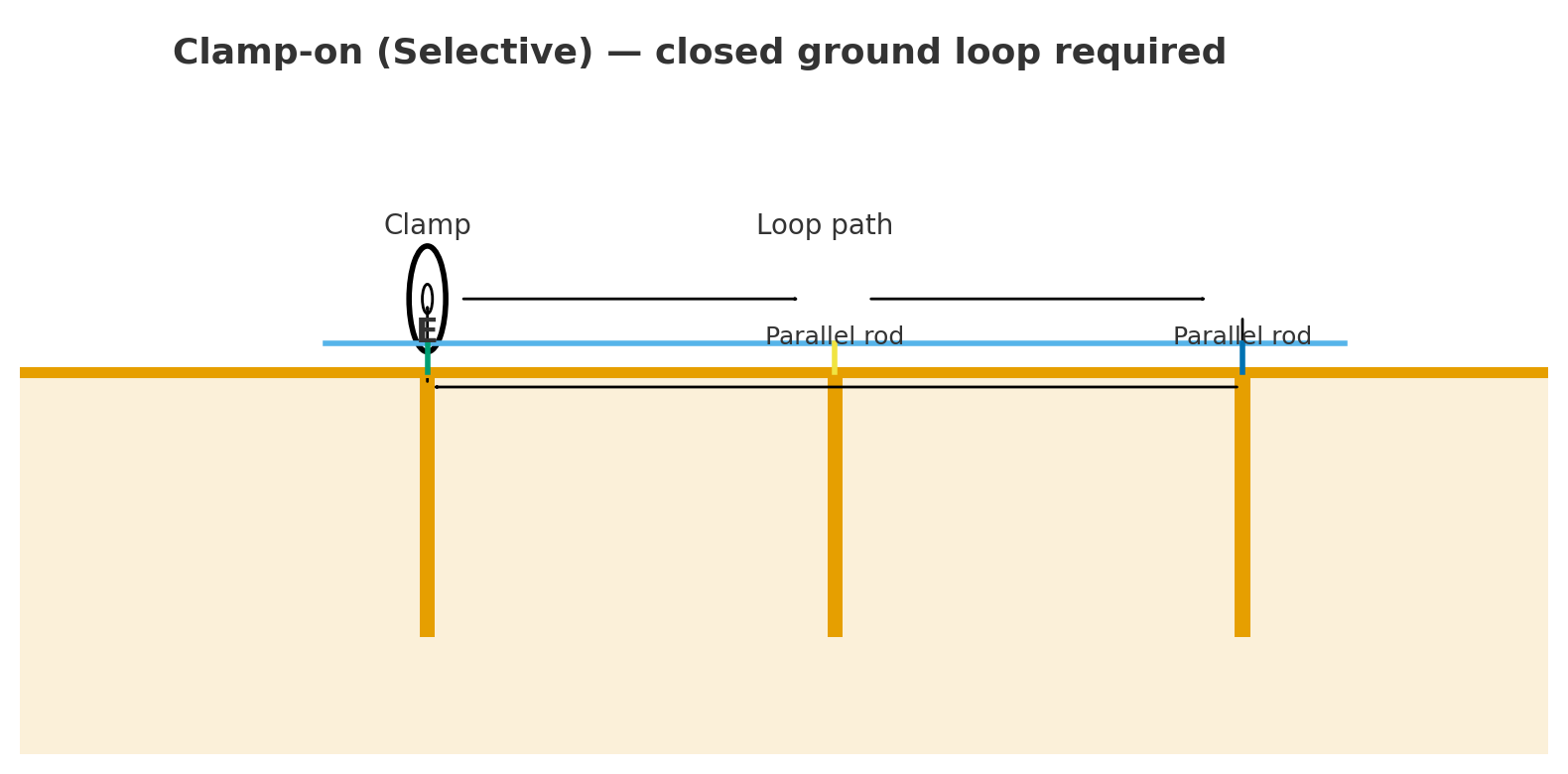

• 접지선에 클램프형 접지저항계를 걸어 루프 임피던스 측정
• 반드시 **병렬 접지망(루프)**이 형성되어 있어야 함

측정 방법

1. 분전반 등에서 대상 접지선(E)에 클램프 걸기
2. 무정전 상태에서 실시간 측정 가능

장점/한계

• 장점: 빠르고 안전, 설비 정지 불필요
• 한계: 단독 접지극에는 사용 불가, 병렬 접지망에서는 값이 너무 낮게 나올 수 있음



✍️ Tip

• 측정 전 반드시 주변 금속 구조물, 매설관, 다른 접지극의 영향을 고려하세요.
• 우천 직후나 건기에는 토양 수분에 따라 측정값이 크게 달라질 수 있으니 환경도 기록하는 것이 좋습니다.
