전기 절연저항이란? 측정 방법과 필요성 완벽 정리

전기 설비를 안전하게 유지하기 위해 꼭 확인해야 하는 요소 중 하나가 바로 절연저항입니다.
많은 분들이 전기 검사를 할 때 "절연저항이 얼마 나와야 정상인지", "측정은 어떻게 하는지" 궁금해하시는데요.
이번 글에서는 절연저항의 개념부터 측정 방법, 그리고 관리 기준까지 자세하게 알아보겠습니다.



✅ 절연저항이란 무엇인가?

절연저항(Insulation Resistance)이란,
전선이나 전기기기 내부 도체와 외부 사이의 전류 누설을 막아주는 절연 상태의 건전성을 나타내는 저항 값을 말합니다.

• 쉽게 말해, 전기가 흘러야 하는 곳에서만 흐르고
• 흘러서는 안 되는 **외부(절연체 부분)**로 새지 않도록 막아주는 힘을 수치화한 것이죠.

절연저항 값이 낮으면 → 전기가 새어나가는 누전, 감전, 화재의 원인이 될 수 있습니다.
따라서 전기 안전 점검에서 절연저항 측정은 필수 항목입니다.



✅ 절연저항 측정 방법

절연저항은 일반 테스터기(멀티미터)로는 정확히 측정할 수 없습니다.
이를 위해 **절연저항계(메거, Megger)**라는 전용 장비를 사용합니다.

절연저항측정기(메거)와 테스터기(멀티미터의 차이는 아래를 보면 알 수 있습니다.

 1. 절연저항 측정기 (Insulation Resistance Tester)

• 목적 : 전선, 모터, 변압기, 배선 등의 절연 상태가 정상인지 확인.
• 측정 방식 : 내부에서 500V, 1000V 등 고전압 DC를 발생시켜 피시험체에 인가 → 그때 흐르는 미세한 누설전류를 측정 → 절연저항(MΩ 단위) 계산.
• 특징
  • 주로 수백 kΩ ~ 수백 MΩ 이상의 큰 저항을 측정 가능.
  • 고전압을 인가하기 때문에, 실제 운전 상태에서 절연이 얼마나 버티는지 확인 가능.
  • 절연 불량(누전 위험, 절연 파괴 가능성)을 조기에 발견.

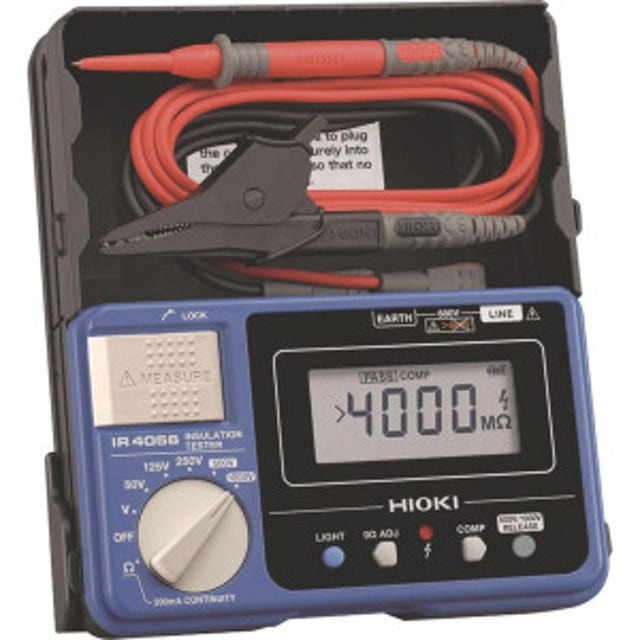

절연저항계

---

 2. 테스터기 (멀티미터, Digital/Analog Tester)

• 목적 : 전기 회로의 전압, 전류, 저항 등 기본 전기 값 측정.
• 측정 방식 : 내부에 배터리를 사용하여 저전압(보통 3V ~ 9V 이하)을 걸고 저항 측정.
• 특징
  • 저저항(Ω 단위~수 MΩ 정도) 측정이 가능하지만, 고저항이나 절연 상태 확인에는 한계.
  • 주로 회로의 단선 여부, 전압 유무, 전류 확인, 소자 특성 점검용.
  • 절연저항처럼 MΩ 단위 이상 높은 저항 측정은 불가하거나 정확도가 떨어짐.

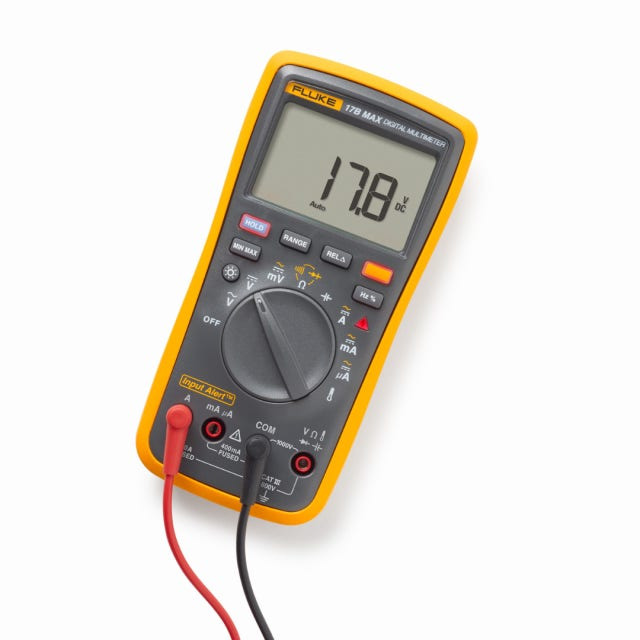

멀티미터

---

👉 정리하면,

• 테스터기는 "전기회로가 정상적으로 연결되어 있는가?"를 보는 장비.
• 절연저항 측정기는 "회로의 절연이 안전하게 유지되고 있는가?"를 보는 장비예요.



📌 절연저항 측정 절차

1. 전원 차단
   • 측정 대상 회로의 전원을 반드시 차단하고, 잔류 전하가 없도록 방전합니다.
2. 측정기 연결
   • 절연저항계의 두 단자를
     • 하나는 **도체(전선 심선)**에
     • 다른 하나는 **절연체(외피나 접지 단자)**에 연결합니다.
3. 시험 전압 인가
   • 절연저항계에서 250V, 500V, 1000V 등 고전압 DC를 인가합니다.
   • 이때 실제 전선이나 기기의 절연 상태가 고전압에 버티는지 확인할 수 있습니다.
4. 저항 값 확인
   • 절연저항계 화면에 표시되는 값을 읽습니다.
   • 보통 단위는 MΩ(메가옴) 으로 표시됩니다.

✅ 절연저항 기준 값

그렇다면 절연저항은 얼마 이상 나와야 정상일까요?
한국전기설비규정(KEC)에서는 다음과 같은 최소 기준을 제시하고 있습니다.

• 저압 전로(AC 400V 이하) : 0.1 MΩ 이상
• 고압 전로 : 3 MΩ 이상
• 특고압 전로 : 5 MΩ 이상

하지만 현장에서는 보통 수 MΩ 이상이 나와야 안전하다고 판단합니다.
만약 수치가 낮게 나온다면, 전선 피복 손상이나 습기, 오염 등을 의심해야 합니다.

---

✅ 절연저항 측정이 중요한 이유

• 누전 및 감전 예방
  절연이 불량하면 작은 틈으로도 전기가 새어나와 감전 사고로 이어질 수 있습니다.
• 화재 예방
  전류가 새어 나가면서 열이 발생하면 전기화재로 확대될 수 있습니다.
• 설비 수명 연장
  절연 상태를 정기적으로 점검하면 설비의 노후화나 손상을 조기에 발견할 수 있어, 유지보수 비용을 줄일 수 있습니다.

---

✅ 마무리

절연저항은 전기 설비의 안전 상태를 판단하는 핵심 지표입니다.
일반 테스터기로는 측정이 어렵고, 반드시 **절연저항계(메거)**를 사용해야 하죠.

• 측정 시에는 전원을 차단하고,
• 기준치 이상이 나오는지 확인해야 하며,
• 주기적으로 점검하는 습관이 필요합니다.

전기는 눈에 보이지 않지만, 작은 부주의가 큰 사고로 이어질 수 있습니다.
따라서 정기적인 절연저항 측정은 전기 안전의 기본이라고 할 수 있습니다.

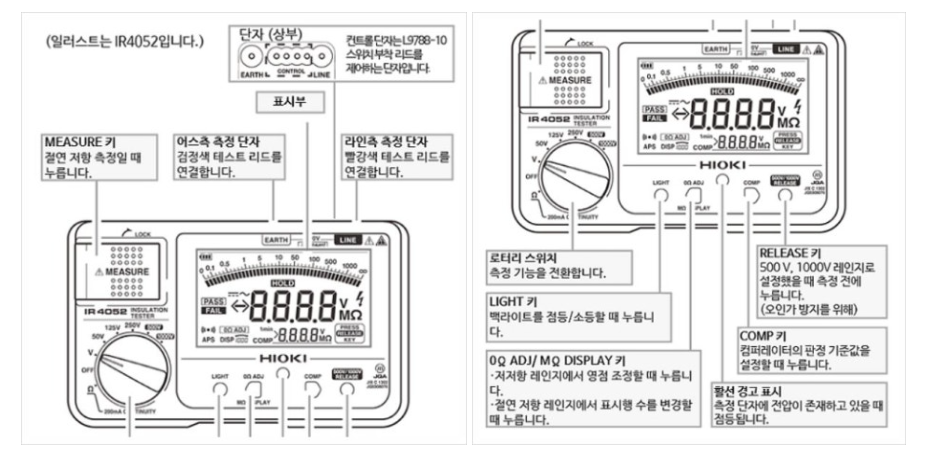

히오키 코리아 자료 절연저항계 명칭



히오키 코리아 자료 절연저항측정 방법
