CT계량기란? 원리와 결선도 종류, 사용하는 이유 정리

🔹 CT계량기란?

CT계량기는 전력량계(전기계량기) 중 하나로, 대용량 전력을 사용하는 건물이나 공장에서 주로 사용됩니다.
가정이나 소형 상가에서 사용하는 전기는 전류가 작기 때문에 계량기에 직접 연결하는 직접식 계량기를 씁니다.
하지만 공장이나 대형 건물처럼 수백~수천 암페어(A) 를 사용하는 곳은 전류가 너무 커서 계량기에 직접 연결할 수 없습니다.
이때 사용하는 것이 바로 CT(Current Transformer, 변류기) 계량기입니다.



출처 https://blog.naver.com/ctht23/223268490516

---

🔹 CT계량기의 원리

CT계량기의 핵심은 변류기(CT) 입니다.

• 1차측 : 실제 큰 전류(예: 2000A)가 흐르는 전선에 CT를 설치
• CT 내부 코어에서 전류를 축소시켜
• 2차측 : 계량기가 안전하게 계측할 수 있는 표준 전류(보통 5A, 일부는 1A)로 변환

👉 계량기는 이 5A 전류와 PT(고압인 경우 전압을 낮춰주는 변압기)의 신호를 이용해 실제 사용 전력을 계산합니다.

즉, “큰 전류를 축소해서 측정 → 다시 실제 전력으로 환산” 하는 원리입니다.

---

🔹 CT계량기의 종류

CT계량기는 보통 변류기의 정격 전류에 따라 구분됩니다.

• 저압 CT계량기 : 100/5A, 200/5A, 400/5A 등 (수십~수백 kW 건물)
• 고압 CT/PT계량기 : 1000/5A, 2000/5A 이상 (대형 공장, 산업단지, 발전소 등)
• 2차 정격 : 대부분 5A, 일부 특수 현장은 1A도 사용

설치 형태에 따라

• 저압 CT계량기 : 380V급 일반 건물용
• 고압/특고압 CT계량기 : 3.3kV, 22.9kV, 66kV 등 고압 설비

로 나눌 수 있습니다.

---

🔹 CT계량기를 사용하는 이유

1. 안전성
   • 수천 암페어가 직접 계량기에 들어오면 위험합니다.
   • CT로 전류를 낮춰 계량기가 안전하게 측정할 수 있습니다.
2. 계량기의 한계 극복
   • 직접식 계량기는 최대 100A까지만 사용 가능 → 그 이상은 CT 방식이 필수입니다.
3. 정확한 계량
   • 부하가 커도 CT/PT 변환을 통해 안정적으로 전력량을 계산할 수 있습니다.
4. 확장성
   • 건물 용량이 커져도 CT 비율(예: 200/5A → 1000/5A)만 바꾸면 대응 가능합니다.

---

🔹 CT계량기 전력량 계산 방법

• A) 저압 380V, CT계량 (PT 없음)
  • 시스템: 3상 4선 380V
  • CT: 200/5A(CT비=40)
  • 계량기에서 본 2차 전류: 3.2A, 역률 PF=0.95
  1. 1차 전류
  I=3.2×40=128 A
  1. 유효전력(kW)
  P=  √3 ​×380×128×0.95÷1000≈80.0 kW
• 전력량 kWh는 시간 적분값(계량기 누적), 혹은 펄스 출력이 있다면 상수와 CT비를 곱해 환산.

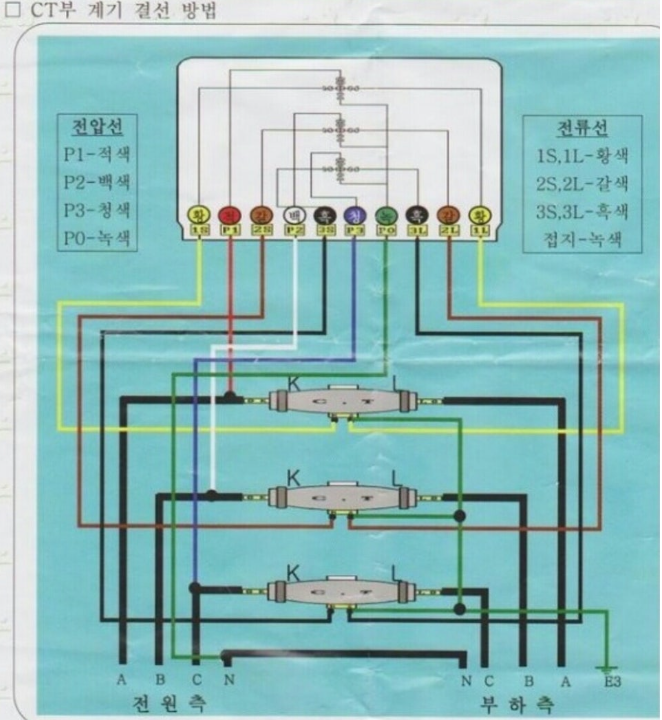

- CT계량기 결선도 결선방법 입니다.



출처 https://blog.naver.com/ctht23/223268490516

🔹 정리

• CT계량기 = 변류기를 이용해 큰 전류를 축소하여 측정하는 계량기
• 원리 : CT가 전류를 5A(또는 1A)로 낮추고, 계량기는 이 값을 기반으로 실제 전력량을 계산
• 종류 : 저압 CT계량기 / 고압 CT/PT계량기 (CT 정격 전류에 따라 구분)
• 사용 이유 : 안전성 확보, 대용량 계량 가능, 정확한 전력 측정

👉 결론적으로, 대형 건물이나 공장은 반드시 CT계량기를 사용해야 하며, 한전에서도 일정 전력 이상부터는 CT/PT 계량 방식을 의무화하고 있습니다.
