한전 중성선 접지 연결을 통한 접지계산서 제출 생략 접지저항 기준값 10옴 이하 적용

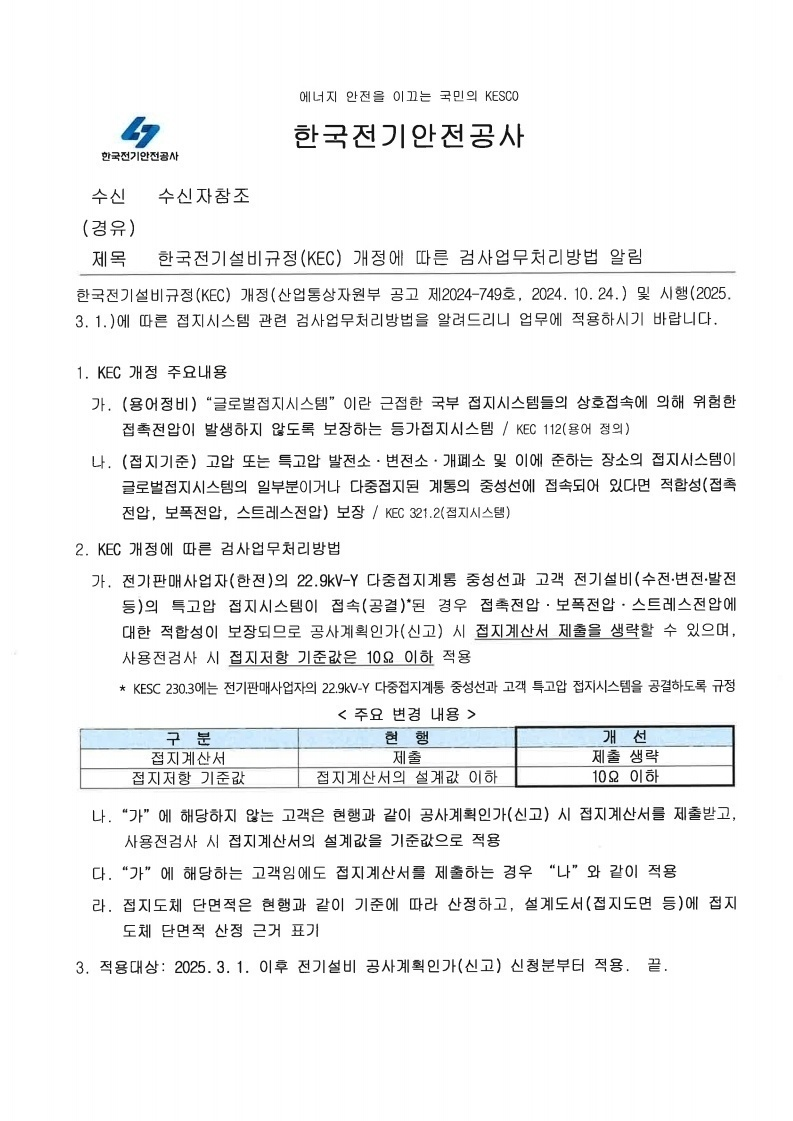

2025.3.1 시행된 한국전기설비규정(KEC)주요 내용에 의하여 고압 또는 특고압 발전소 변전소 개폐소 및 이에 준하는 장소의 접지시스템이 글로벌 접지시스템의 일부분이거나 다중접지된 계통의 중성선에 접속되어 있다면 적합성(접촉전압, 보폭전압, 스트레스전압)을 보장한다고 되어 있습니다.

위의 뜻을 해석하자면

고압이나 특고압을 사용하는 발전소, 변전소, 개폐소 등과 같은 전기설비의 접지 시스템이 다음 조건 중 하나를 만족하면, 전기설비규정(KEC)에서 요구하는 접지의 안전성과 기능적 적합성이 확보된 것으로 인정된다:

1. 글로벌 접지시스템(Global Earthing System)의 일부일 경우
      → 넓은 지역의 여러 접지점들이 전기적으로 연결되어 하나의 통합된 접지망을 구성하는 시스템.
2. 다중 접지된 계통의 중성선에 접속되어 있을 경우
      → 전력 계통의 중성선이 여러 지점에서 접지되어 있고, 그 중성선에 해당 접지 시스템이 연결되어 있는 경우.

이와 같은 조건을 만족하면 별도로 추가적인 접지 기준을 충족시키지 않아도 접지 시스템이 적합한 것으로 간주된다는 의미입니다.

한전 중선점 접지를 통한 전기안전공사 접지시스템 접지계산서 제출생략 및 접지저항 기준값 10옴 이하 규정



• 이런 경우에는 추가적인 개별 접지 시스템 평가나 설계 보완 없이도 규정에 부합하는 것으로 판단될 수 있습니다.
• 즉, 기존 접지 시스템에 안전하게 연계되어 있다면, 해당 장소의 접지 설비가 규정을 충족한다는 뜻입니다.

한마디로 해석 하자면 한전에서 전기실까지 연결되는 22.9kV 회로를 R,S,T 3라인 외에 중성점 N상을 끌고와 연결해 준다면 전기안전공사에 공사계획신고시 접지계산서 제출을 생략할 수 있으며, 사용전 검사시 접지저항 기준 값은 10옴 이하로 적용할 수 있게 되었습니다. 적용대상은 2025년 3월 1일 이후 전기설비 공사계획신고 신청분부터 적용됩니다.
