접지의 종류 및 접지 설계 방법(단독접지, 공통접지, 통합접지)

접지 설비는 전기, 통신설비에서 발생할 수 있는 이상시 전위상승, 고전압, 이상전압 등에 의하여 사람의 감전 및 기기의 손상을 방지하기 위해 하는 설비이다.

- 접지 시스템의 구분 및 종류
1) 접지 시스템의 구분
 (1) 계통접지 : 전력계통에서 돌발적으로 발생하는 이상 현상에 대비하여 대지와 계통을 연결하는 것으로, 중성점 등 대지에 접속하는 것을 말한다. 대지와 중성점 등의 접속방법과 보호도체 사용 조건에 따라 TN계통, TT계통, IT계통으로 분류한다. (T:Terra-대지, I:Insulation-절연, N:Neutral-중성점)

a. TN접지 계통 - 전원을 대지에 직접 접지하고, 전기설비의 노출도전부를 전원의 접지에 보호도체를 사용하여 연결하는 접지방식

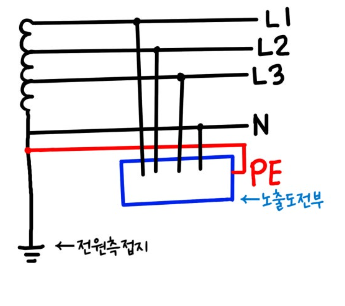

TN계통 접지

b. TT접지 계통 - 전원의 한점을 대지에 직접 접지하고, 전기설비의 노출도전부는 전원의 접지전극과 전기적으로 독립적인 접지극에 접지하는 방식

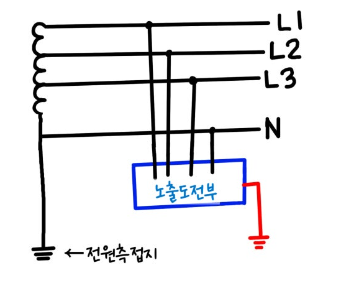

TT계통 접지

c. IT접지 계통 - 전원을 접지하지 않거나, 임피던스를 통해 접지하고, 전기설비의 노출도전부는 전원의 접지전극과 전기적으로 독립적인 접지극에 접지하는 방식

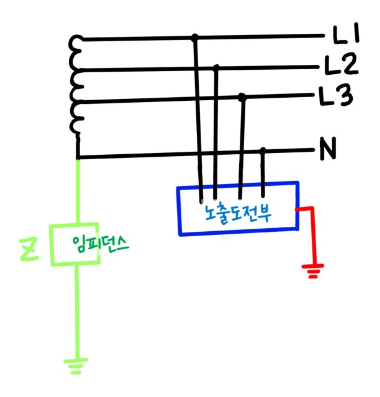

IT계통 접지

 (2) 보호접지 : 고장시 감전에 대한 보호를 목적으로 전기설비의 한 점 또는 여러점을 접지하는 방식
 (3) 피뢰시스템 접지 : 피뢰설비에 흐르는 뇌격전류를 안전하게 대지로 흘려보내기 위해 접지극 등을 대지에 접속하는 방식

2) 접지시스템의 종류
 (1) 단독접지 : 고압 또는 특고압계통 및 저압계통의 접지극을 독립적으로 설치하여 접지하거나 기기 등을 독립적으로 각 각 접지하는 방식
 (2) 공통접지 : 등전위가 형성되도록 고압 및 특고압, 저압접지 계통을 같은 접지극에 접지하는 방식

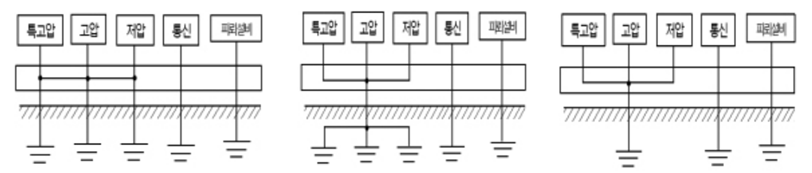

공통접지 방식

 (3) 통합접지 : 전기설비의 접지, 건축물의 피뢰설비 접지, 전자통신설비 접지 등의 접지 시스템이 등전위가 형성되도록 같은 접지극에 접지하는 방식

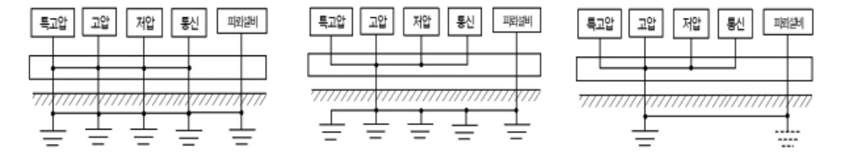

통합접지 방식
